ETCR1560A多功能衛星遠程無線核相儀用于高壓線路、中置柜、環網柜等場所的遠程核相及近距離核相、相位測試、相序判斷及驗電等，儀表具有遠距離衛星授時核相和普通近距離核相功能, 配備專用的高壓線路、中置柜、環網柜核相探測器，完全實現從1V～500kV電壓自動核相，操作簡易，省時快捷。
儀表采用衛星精準授時技術，實現遠距離核相、近距離普通、地下室核相、礦井下核相，授時精度小于20nS，實現聯合授時，確保核相精準。當線路電壓等級超過110kV，必須使用非接觸核相，核相時將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成核相，無需直接接觸高壓導線，安全快速。

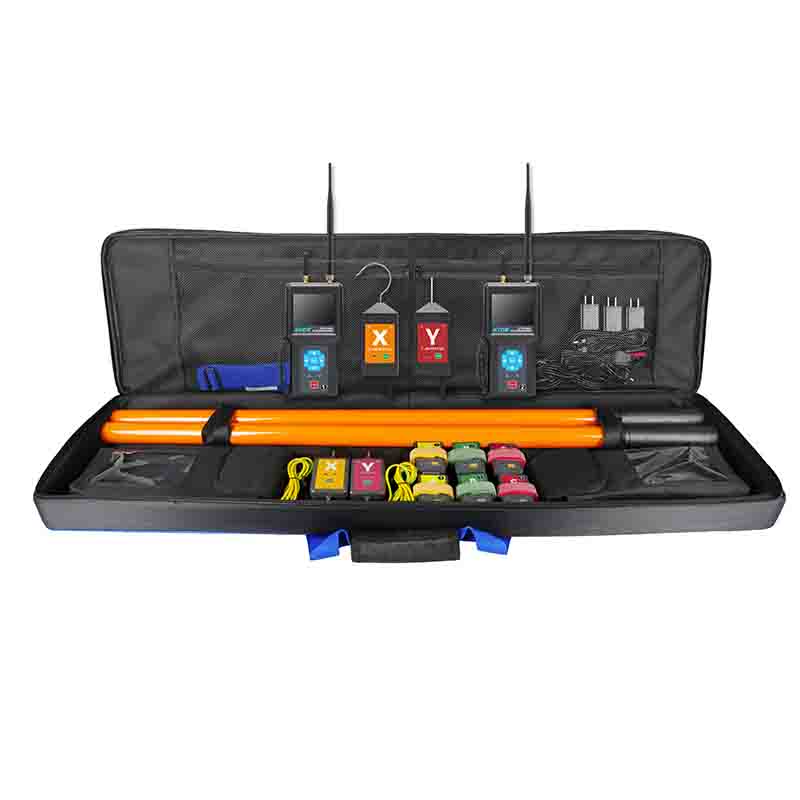

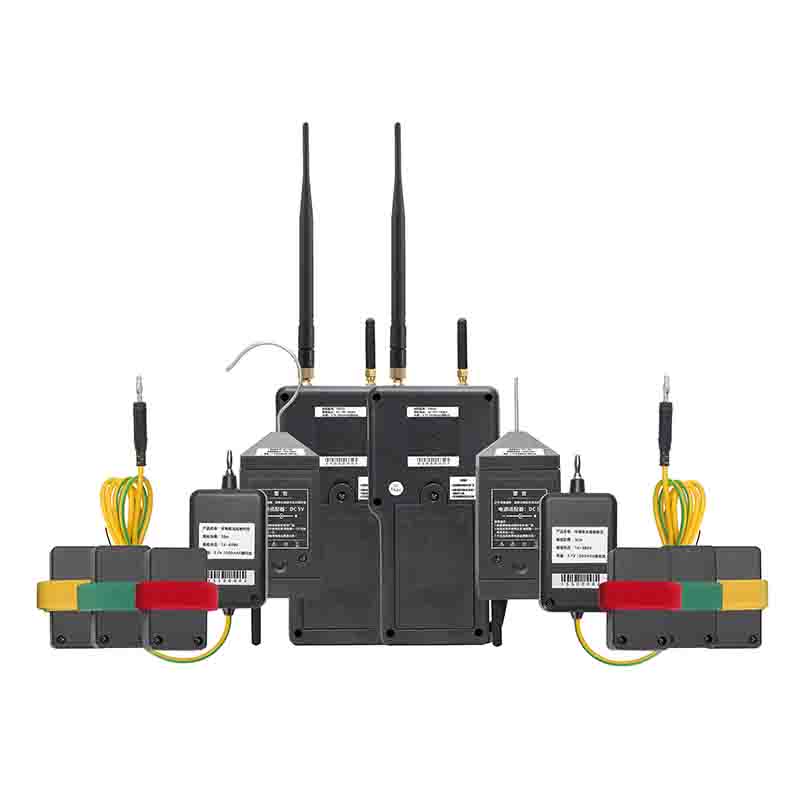

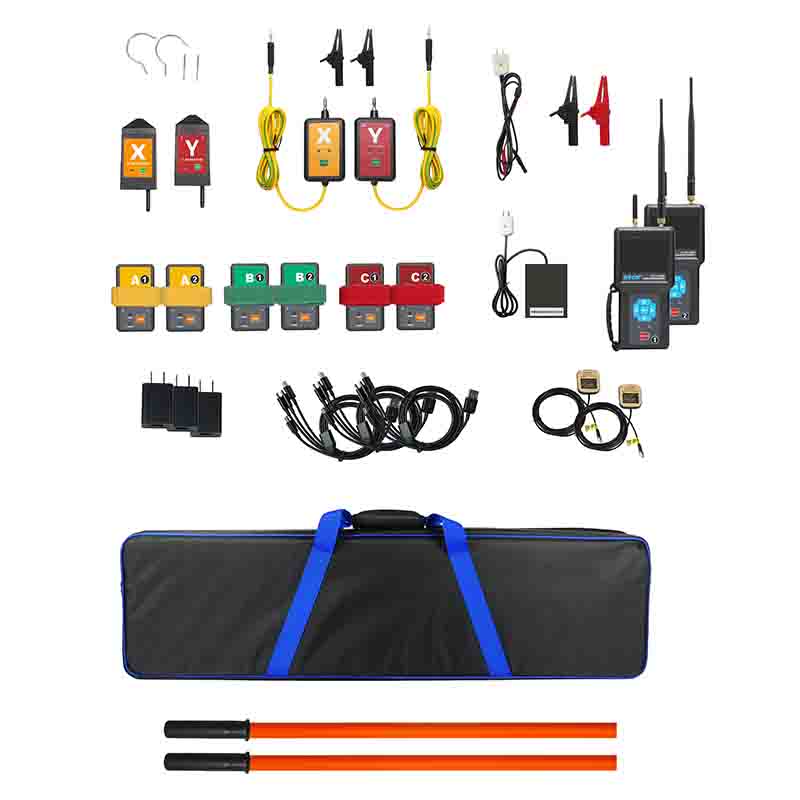

ETCR1560A多功能衛星遠程無線核相儀由主機、高壓線路探測器、中置柜探測器、環網柜探測器、伸縮絕緣桿、監測軟件等組成。衛星遠程核相時需使用2臺主機，近距離核相時使用1臺主機。主機采用3.5寸真彩液晶屏，可以同屏顯示相位、頻率、相序及核相結果；向量圖指示、相位指示，清晰直觀；具有“X信號正常、Y信號正常、同相、異相”等語音提示功能，使測試更簡單輕松。存儲功能，可存儲數據140組，USB通信接口，存儲數據上傳電腦可進行歷史數據讀取、查閱、保存、打印等。
產品特點
1、功能完善的核相儀，兩種核相模式：衛星遠程核相模式、近距離普通核相模式，可應用于各種場合的核相測試。
2、配置3款核相探測器，應對各種核相場合得心應手。
3、語音播報功能，語音提示：“X信號正常、Y信號正常、Z信號正常、正相序、逆相序”。
4、采用3.5寸LCD彩屏，可同屏顯示相位、頻率、相序、及核相結果，向量圖指示、相位指示清晰直觀。
5、儀表具有驗電及電壓等級顯示功能。
6、存儲功能，數據存儲140組。
7、USB通訊接口。
8、可充電鋰電池
品展示.jpg)
| 探測器電源 | 3.7V,1000mAh充電鋰電池 |
| 核相方式 | 接觸式核相：≤110kV線路時 非接觸式核相：≥10kV并且≤110kV顯示時，可以在線纜絕緣皮上進行核相；當線路電壓＞110kV時，必須采用非接觸核相。 |
| 核相電壓 | AC 10V～500kV |
| 衛星核相距離 | 5000m |
| 普通核相距離 | 200m |
| 探測器尺寸 | 130mm×65mm×45mm |
| 探測器重量 | 約156g×2個（含電池） |
| 絕緣桿長度 | 約4300mm |
| 探測器電源 | 3.7V,1000mAh充電鋰電池 |
| 核相方式 | 接觸式核相 |
| 核相電壓 | AC 1V～600V |
| 衛星核相距離 | 5000m |
| 普通核相距離 | 30m |
| 探測器尺寸 | 120mm×54mm×30mm |
| 探測器重量 | 約123g×2個（含電池） |
| 探測器電源 | 3.7V,1000mAh充電鋰電池 |
| 核相方式 | 非接觸式核相 |
| 核相電壓 | AC 10kV～35kV |
| 核相距離 | 20m |
| 探測器尺寸 | 80mm×46mm×26mm |
| 探測器重量 | 約71g×6個（含電池） |
| 主機電源 | 3.7V,2600mAh充電鋰電池 |
| LCD尺寸 | 3.5寸彩屏；顯示域：71mm×53mm |
| 相別定性 | 同相:－20°～20°；異相: 100°～140°和220°～260° |
| 量程 | 測試相位：0°～360° |
| 測試頻率：45.0Hz～65.0Hz | |
| 精度 | 相位：≤±8° |
| 頻率：≤±2Hz | |
| 分辯率 | 相位：1°頻率：0.1Hz |
| 發射頻率 | 433MHz |
| 相位指示 | 向量圖及數字同時顯示 |
| 電源指示 | 探測器具有綠色電源指示燈 |
| 驗電指示 | “嘟--嘟--嘟”蜂鳴聲 |
| 電壓等級顯示范圍 | 0.4kV～110kV |
| 顯示速率 | 2次/秒 |
| 衛星授時精度 | 小于20nS |
| 搜星指示 | 搜索衛星時動態顯示“----”符號 |
| 搜星時間 | 首次搜星時間約2分鐘，搜星成功后第二次開機搜星時間約15秒，后續熱啟動約1秒。 |
| 無衛星持續時間 | 搜星成功后，到無衛星信號嘗試?yán)^續核相，可持續1小時，完全滿足地下室核相、電房室內核相等 |
| 數據存儲 | 可存儲140組。 近距離核相模式：高壓線路核相40組，環網柜核相40組，中置柜核相20組 衛星遠距離模式：高壓線路核相20組（每組10條記錄），環網柜核相20組（每組10條記錄） |
| 自動關機 | 近距離核相模式開機約15分鐘 ；衛星遠程核相模式開機約45分鐘 |
| 電池電壓 | 主機電池4格電量顯示，當只有1格或0格時，請充電；探測器當指示燈快速閃爍時，表示電池電壓低請充電。 |
| 額定電流 | 探測器：30mA max；主機：150mA max |
| 主機尺寸 | 195mm×100mm×45mm |
| 主機重量 | 約550g×2個（含電池） |
| 儀表質量 | 約7.67kg（含附件） |
| 儀表箱尺寸 | 1060mm×300mm×100mm |
| 絕緣試驗 | 絕緣桿拉伸后兩端：AC 220kV/rms 主機、探測器：AC3700V/rms(外露金屬與塑料外殼間) |
| 外界干擾 | 無特強電磁場；無433MHz 同頻干擾 |
| 適合安規 | GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T 971-2017》要求 |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -10℃～60℃；70%RH以下 |
| 產品圖片 | 產品型號名稱 | 核相電壓 | 電壓等級顯示 | 衛星授時功能 | 核相距離 | 供電方式 | 其他 |
 |
ETCR1050無線高壓相序測試儀 | 10V～500kV | 有 | -- | 200m | 鋰電池 | 相序測試及核相 |
 |
ETCR1500無線高壓核相儀 | 10V～500kV | 有 | -- | 200m | 鋰電池 | |
 |
ETCR1600無線高壓核相儀 | 200V～220kV | -- | -- | 60m | 干電池 | |
 |
ETCR1500A遠程無線高壓核相儀 | 10V～500kV | 有 | 有 | 5km | 鋰電池 | |
 |
ETCR1500B衛星授時遠程高壓核相儀 | 10V～500kV | 有 | 有 | 500km | 鋰電池 | |
 |
ETCR1520環網柜無線核相儀 | 1V～600V | 有 | -- | 30m | 鋰電池 | |
 |
ETCR1540中置柜無線核相儀 | 10kV/35kV | 有 | -- | 20m | 鋰電池 | |
 |
ETCR1560多功能無線遠程高壓核相儀 | 10V～500kV | 有 | -- | 20m/30m/200m | 鋰電池 | 綜合型 |
 |
ETCR1560A多功能無線高壓核相儀 | 10V～500kV | 有 | 有 | 20m/30m/200m/500km | 鋰電池 | 綜合型 |
