ETCR3560多回路絕緣電阻測試儀又稱多回路兆歐表、多通道絕緣電阻表，用于驗證電力變壓器、輸電線纜、開關等裝置絕緣強度的試驗儀器，也可以用于其它設備裝置的多回路絕緣電阻測試儀器。
     儀表采用7寸觸摸彩屏，所有測試數據及電池電量同屏顯示、一目了然，觸屏按鈕和按鍵組合使得操作非常簡單。用戶無需費力記憶操作方法，點擊屏幕的“HELP”即可彈出操作方法，有效指引用戶操作儀表。儀表具有市電及鋰電池兩種電源模式，儀表采用堅固的防水儀表箱，防護等級IP65，能防止運輸存儲過程中水分灰塵的侵入及防止撞擊有效保護儀表。儀表具有藍牙通訊功能，可在手機上進行測試及查看測試記錄等操作。是電力、電信、氣象、機房、油田、機電安裝和維修以及工礦企業供電部門常用而必不可少的儀表。
產品特點
1、7寸觸摸彩色電容屏，測試數據同屏顯示。查看測試結果與歷史記錄非常方便。
2、13路絕緣電阻測試回路，3檔可選試驗電壓，多組合回路一鍵測試。
3、絕緣電阻測量量程:1.00MΩ～400GΩ。
4、可設置回路測試時間及放電時間。
5、可預置絕緣電阻報警閥值。
6、電壓監視器：自動監測被測物帶電電壓。電壓超過36V自動禁止測試有效保護儀表和操作人員。
7、自動放電功能，測試后自動快速釋放被測物的充電電荷，無需外加放電回路。
8、大容量測試記錄存儲器，變壓器、線纜、開關各有200組測試記錄。
9、內置大容量鋰電池。
10、可外接AC220V交流電源充電或試驗。
11、藍牙通信功能，可將測試結果上傳到手機。

1、量程及準確度

額定輸出電壓		500V	2500V	5000V
測量范圍 及精度	±（5%+5dgt）	20GΩ	50GΩ	100GΩ
	±（10%+10dgt）	50GΩ	10GΩ	200GΩ
	±（20%+20dgt）	100GΩ	200GΩ	400GΩ

2、技術規格

額定輸出電壓	500V、2500V、5000V
測試電流	2.5mA MAX
絕緣電阻量程	1.00MΩ～400GΩ
電    源	AC 220V/鋰電池DC16.8V 5200mAh
測試回路	13路
測量模式	變壓器組：3個回路（變高-變低，變高-地，變低-地）
	電纜：10個回路 （A-B,A-C,B-C,A-N,B-N,C-N,A-地，B-地，C-地，N-地）
	開關：6個回路（A-B,A-C,B-C,A-地,B-地,C-地）
工作時間	＞8小時（充滿電時），8節18650鋰電池5200mAh/16.8V
顯示模式	7寸觸摸彩屏，IPS硬屏（電容屏）
儀表殼體	防水塑料儀表箱（ABS材料）
儀表尺寸	長寬高：455mm×380mm×180mm
質    量	主機：約7.14kg(含電池)；總質量：約8.7kg(含附件)
電壓監視器	監測被測物電壓，監測測試后的放電狀態，電壓大于36V時禁止測試，保護儀表及操作人員
測試計時器	自動記錄測試時間，計時范圍：0s～9999s
存儲功能	自動存儲帶有日期時間的測試數據，共200組
電池電量顯示	有電池電量顯示，電池電壓低時提醒及時充電
自動放電功能	自動快速釋放被測回路的電壓
自動關機功能	開機15分鐘后自動關機
保護等級	合上蓋子IP65，打開蓋子IP40
耐    壓	AC 3kV 50Hz 1min（測試線路與外殼間）
工作環境	-10℃～60℃；80%RH以下



產品圖片	產品型號名稱	測試電流	輸出電壓	電阻量程	測試功能	藍牙	USB
	ETCR3560多回路絕緣電阻測試儀	2.5mA	500V、2.5kV、5kv	1.0MΩ～400GΩ	13路絕緣電阻測試回路、變壓器、線纜、開關	有	有
	ETCR3500B高壓絕緣電阻測試儀	5mA	50V～10kV	0.005MΩ～10TΩ	極化指數，吸收比，斜坡，步進，電壓	有	有

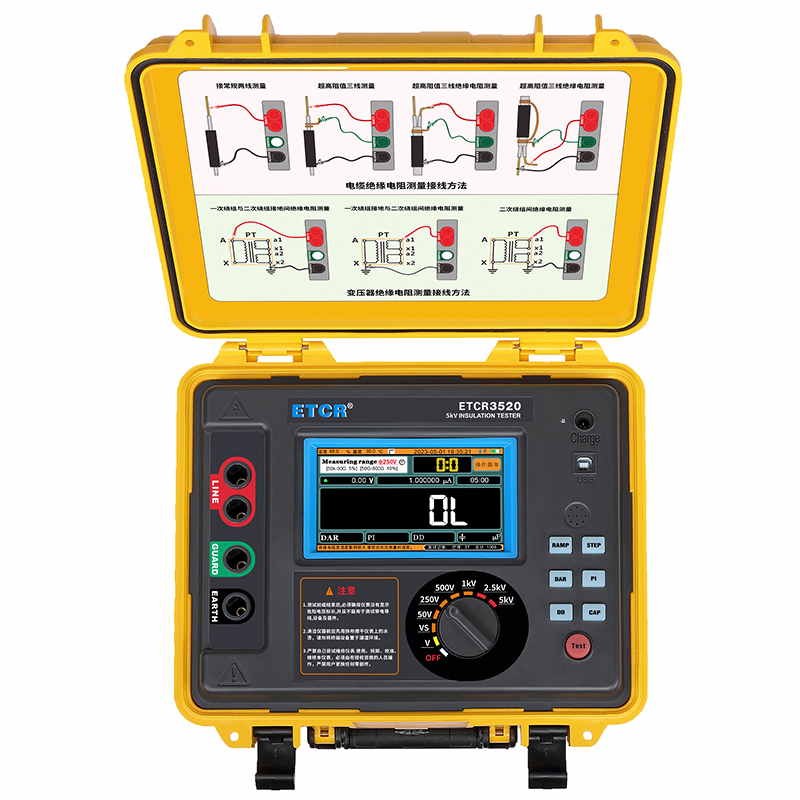

	ETCR3520高壓絕緣電阻測試儀	7mA	50V～5kV	0.005MΩ～10TΩ	極化指數，吸收比，斜坡，步進，電壓，放電介指，電容	有	有
	ETCR3520B高壓絕緣電阻測試儀	7mA	50V～10kV	0.005MΩ～20TΩ	極化指數，吸收比，斜坡，步進，電壓，放電介指，電容	有	有
	ETCR3520C高壓絕緣電阻測試儀	7mA	50V～15kV	0.005MΩ～30TΩ	極化指數，吸收比，斜坡，步進，電壓，放電介指，電容	有	有
