ETCR1540中置柜無線高壓核相儀用于手車式高壓開關柜（中置柜）核相，儀器采用非接觸式核相技術，在中置柜外接收核相數據，可對A、B、C三相線路同時完成相位判斷、相序測試，規避了操作人員與柜內高壓電直接接觸的風險，排除了核相的安全隱患，確保了操作人員和設備的安全。儀器操作特別簡單，安全快速。

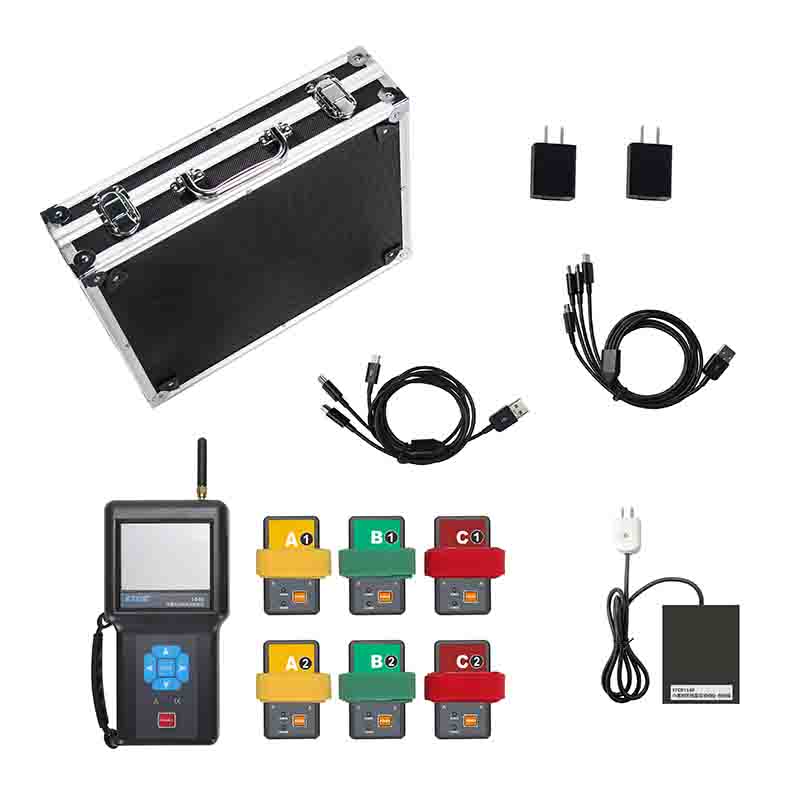

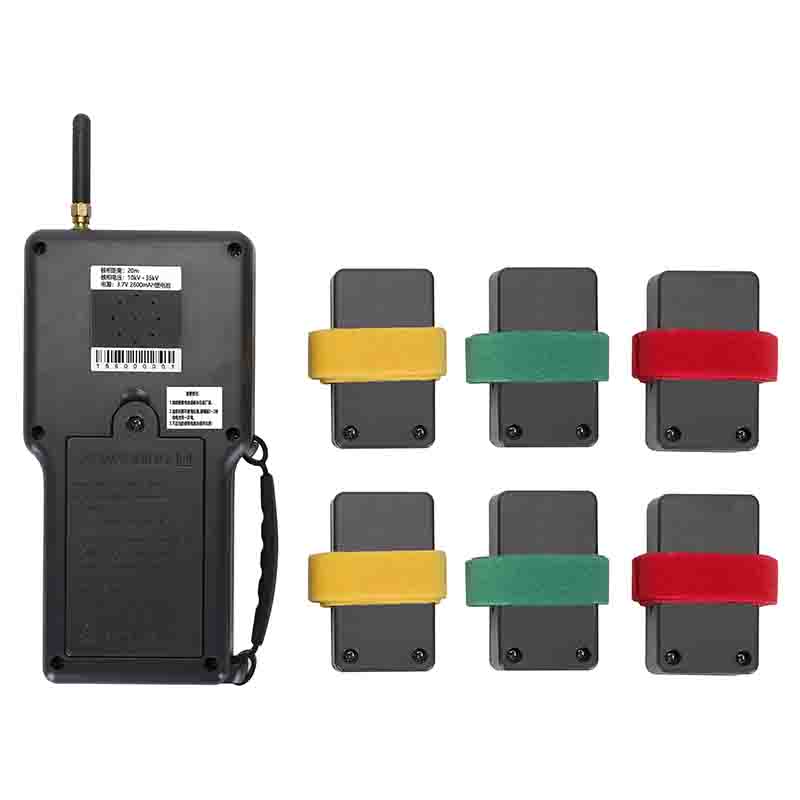

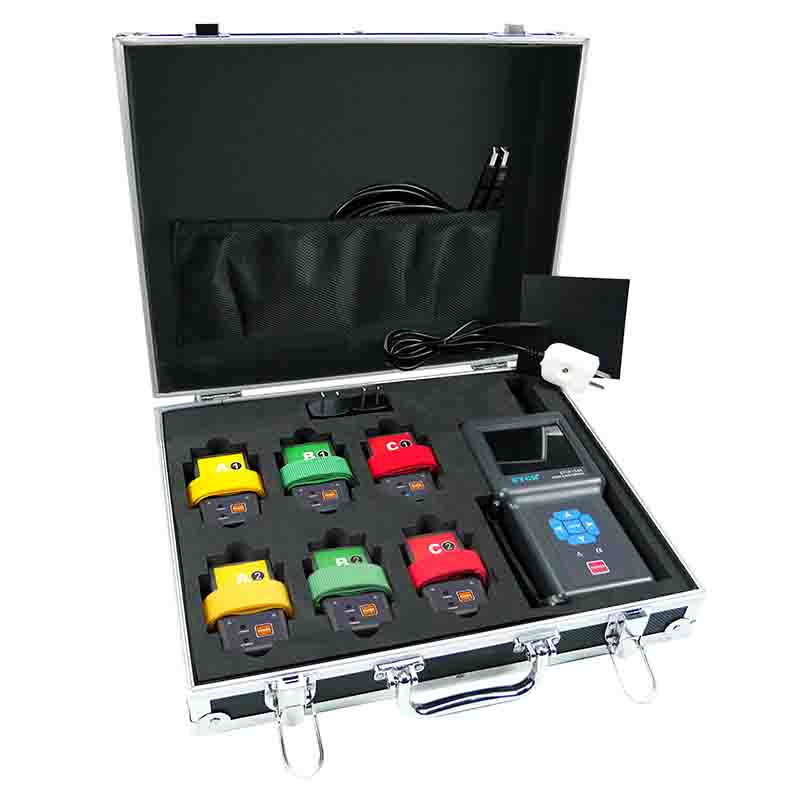

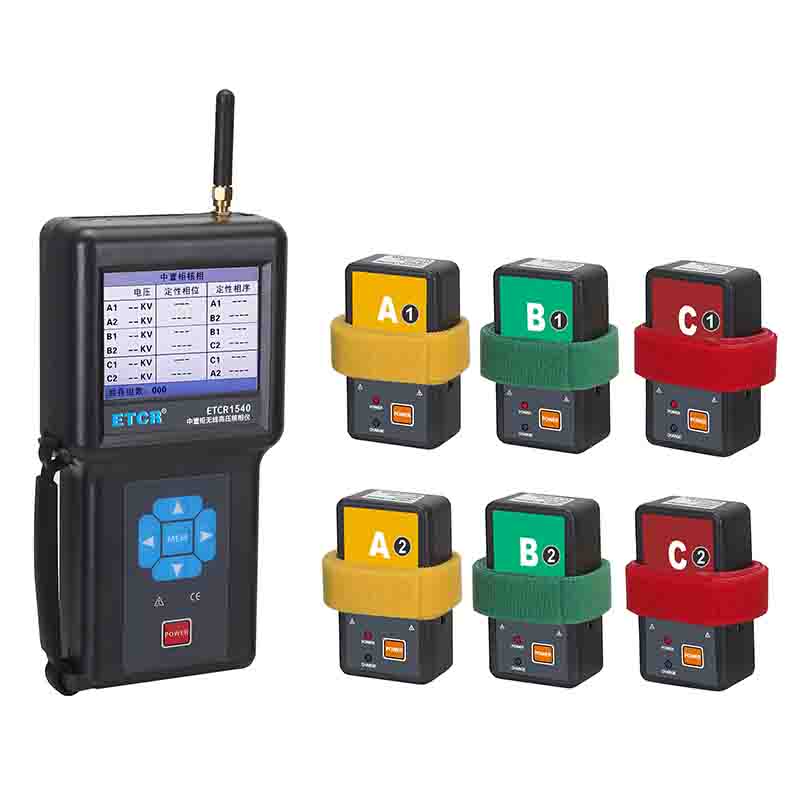

ETCR1540中置柜無線高壓核相儀由主機、探測器組、數據上傳軟件、USB通訊線等組成，主機采用3.5寸真彩液晶屏，可以同屏顯示相位、相序、核相結果及電壓等級，同時三相顯示清晰直觀。存儲功能，可存儲數據200組，USB通信接口，存儲數據上傳電腦可進行歷史數據讀取、查閱、保存、打印等。
產品特點
1、采用非接觸核相技術、在中置柜外接收核相數據，規避了操作人員與柜內高壓電直接接觸的風險，確保人員和設備的安全。
2、A、B、C三相同時完成核相，核相準確操作便捷。
3、采用3.5寸LCD彩屏，可同屏顯示相位、相序、核相結果及電壓等級，清晰直觀。
4、數據存儲功能，能存儲200組數據。
5、USB接口數據上傳功能，存儲數據可以上傳電腦，保存打印。
品展示.jpg)
| 電 源 | 主 機：3.7V,2600mAh充電鋰電池 探測器: 3.7V,1000mAh充電鋰電池 |
| LCD尺寸 | 3.5寸彩屏；顯示域：71mm×53mm |
| 核相方式 | 非接觸式核相 |
| 核相電壓 | AC 10kV～35kV |
| 核相距離 | 20m |
| 相別定性 | 同相:－20°～20°；異相: 100°～140°和220°～260° |
| 量程 | 測試相位：0°～360° |
| 精度 | 相位：≤±10° |
| 頻率：≤±2Hz | |
| 分辯率 | 相位：1° |
| 發射頻率 | 433MHz |
| 相位指示 | 數字同時顯示 |
| 電壓顯示 | 顯示電壓等級 |
| 顯示速率 | 2次/秒 |
| 數據存儲 | 200組(掉電不會丟失數據) |
| 自動關機 | 開機約15分鐘儀表將自動關機 |
| 電池電壓 | 主機電池4格電量顯示，當只有1格或0格時，請充電；探測器當指示燈快速閃爍時，表示電池電壓低請充電。 |
| 額定電流 | 探測器：30mA max；主機：150mA max |
| 儀表質量 | 主機：約380g(含電池)；探測器：約71g×6個（含電池）；總質量：約2.57kg（含附件） |
| 儀器尺寸 | 主機195mm×100mm×45mm；探測器80mm×46mm×26mm |
| 絕緣試驗 | 主機、探測器：AC3700V/rms(外露金屬與塑料外殼間) |
| 外界干擾 | 無特強電磁場；無433MHz同頻干擾 |
| 適合安規 | GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T 971-2017》要求 |
| 符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003標準 | |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -10℃～60℃；70%RH以下 |
| 產品圖片 | 產品型號名稱 | 核相電壓 | 電壓等級顯示 | 衛星授時功能 | 核相距離 | 供電方式 | 其他 |
 |
ETCR1050無線高壓相序測試儀 | 10V～500kV | 有 | -- | 200m | 鋰電池 | 相序測試及核相 |
 |
ETCR1500無線高壓核相儀 | 10V～500kV | 有 | -- | 200m | 鋰電池 | |
 |
ETCR1600無線高壓核相儀 | 200V～220kV | -- | -- | 60m | 干電池 | |
 |
ETCR1500A遠程無線高壓核相儀 | 10V～500kV | 有 | 有 | 5km | 鋰電池 | |
 |
ETCR1500B衛星授時遠程高壓核相儀 | 10V～500kV | 有 | 有 | 500km | 鋰電池 | |
 |
ETCR1520環網柜無線核相儀 | 1V～600V | 有 | -- | 30m | 鋰電池 | |
 |
ETCR1540中置柜無線核相儀 | 10kV/35kV | 有 | -- | 20m | 鋰電池 | |
 |
ETCR1560多功能無線遠程高壓核相儀 | 10V～500kV | 有 | -- | 20m/30m/200m | 鋰電池 | 綜合型 |
 |
ETCR1560A多功能無線高壓核相儀 | 10V～500kV | 有 | 有 | 20m/30m/200m/500km | 鋰電池 | 綜合型 |
