ETCR2800T不銹鋼接地電阻在線檢測儀

主要功能
在線監測接地系統的回路接地電阻、金屬回路聯結電阻、接地引下線的連接狀況，金屬線纜防盜監測
穿孔尺寸：53mm×20mm
電阻量程：0.010Ω～100Ω
通訊方式：RS485通訊，4G通訊
報警功能：可設置報警閾值
防爆標志：ExiaⅡBT3Ga
不銹鋼殼體傳感器

ETCR2800T接地電阻在線檢測儀又稱不銹鋼接地電阻遠程在線測試儀、非接觸型接地電阻在線檢測儀、回路電阻在線檢測儀，用于在線監測回路接地電阻、金屬回路聯結電阻、接地引下線的連接狀況，金屬線纜防盜監測。檢測儀適用于輸電線路桿塔接地；氣象防雷接地；石油化工接地；通訊接地；變配電站接地；鐵路設施接地；建筑倉庫接地；金屬回路阻值；電氣設備接地等。
ETCR2800T采用非接觸測量技術，不需輔助接地極，接地線穿心通過，不影響防雷接地效果和設施的正常運行，開合式結構，安裝時無需斷開接地引下線，方便快捷。通過檢測儀面板按鍵可設置報警臨界值，具有聲光報警指示，監測儀具有RS485通訊或4G通訊，用戶可以自行組建成有線網絡系統或無線網絡系統實現遠程在線監測接地系統。

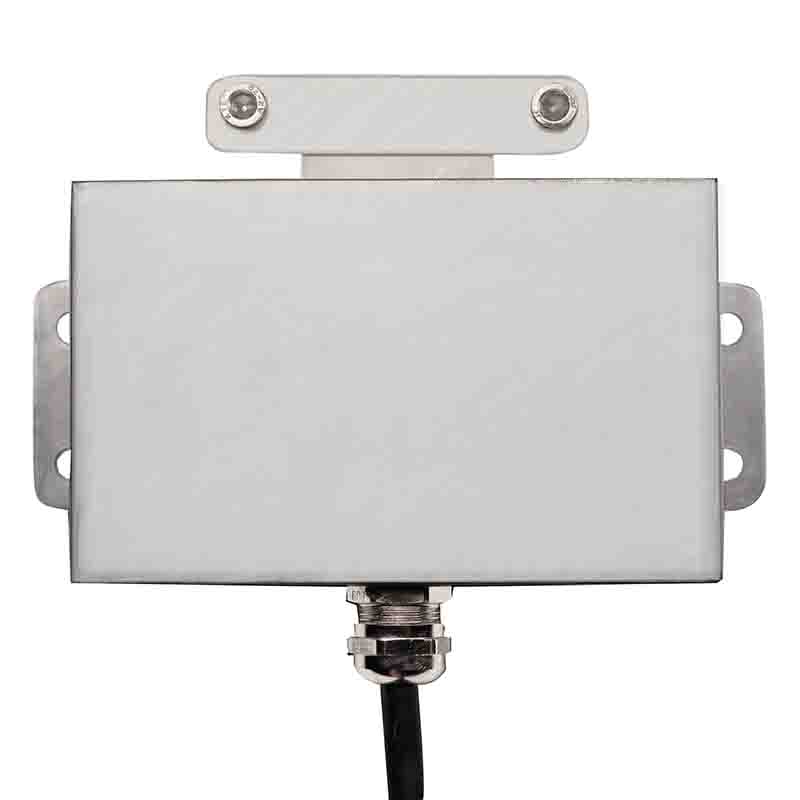

ETCR2800T專為戶外安裝使用設計，其傳感器外殼采用304不銹鋼制作、內部樹脂灌封、結構堅固，防爆防撞擊，耐高低溫、防水防塵全天候使用，適合在戶外、油庫加油站等易燃易爆炸場所使用。
ETCR2800T接地電阻在線檢測儀已通過防爆認證，滿足GB3836-2000《爆炸性氣體環境用電氣設備》的要求。其防爆標志為Ex iaⅡB T3 Ga，它可應用于相應的易燃易爆環境中。
產品特點
1、非接觸測量技術，不需輔助接地極，安裝簡易。接地引下線直接穿過檢測儀穿孔，不影響防雷接地效果和設施的正常運行。

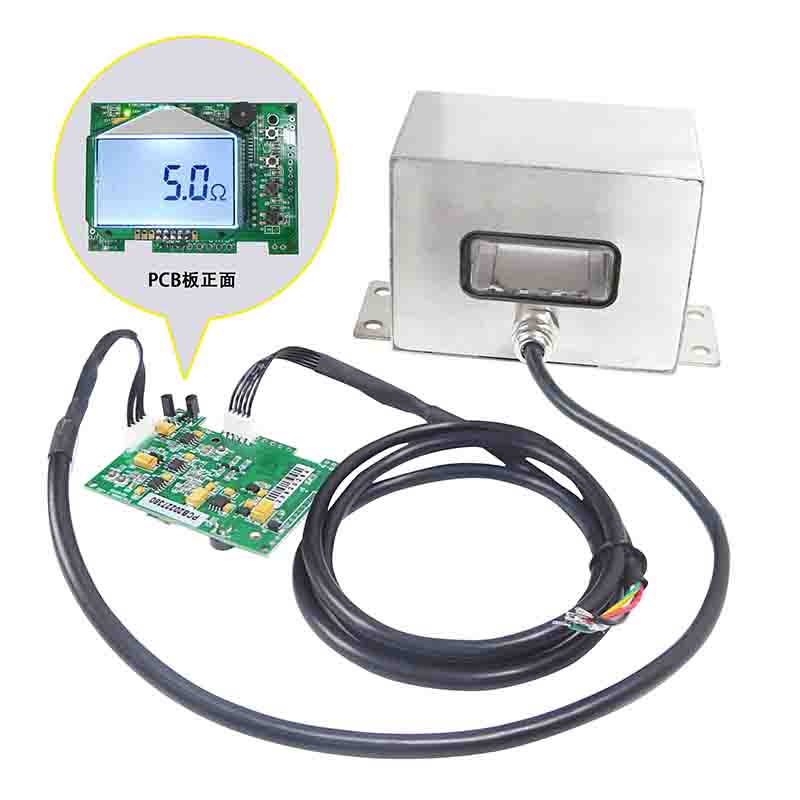

2、提供傳感器和PCB模塊，便于用戶二次開發接地電阻在線監測產品。
3、不銹鋼殼體、內部樹脂灌封、結構堅固，防爆防撞擊，耐高低溫、防水防塵全天候使用，特別適合在戶外安裝使用。
4、報警功能：可設置報警閾值（通過電路板按鍵設置或后臺設置）。
5、RS485通訊或4G通訊，實現遠程實時監測。
6、防爆型產品可用于相應的易燃易爆環境中。

電源	6VDC～12VDC，50mA Max（外部供電）
數據顯示	4位LCD
LCD尺寸	47mm×28.5mm
電阻量程	0.01Ω～100Ω
分辨力	0.001Ω
精度	±2%rdg±3dgt(20℃±5℃，70%RH以下)
PCB尺寸	75mm×54mm×22mm

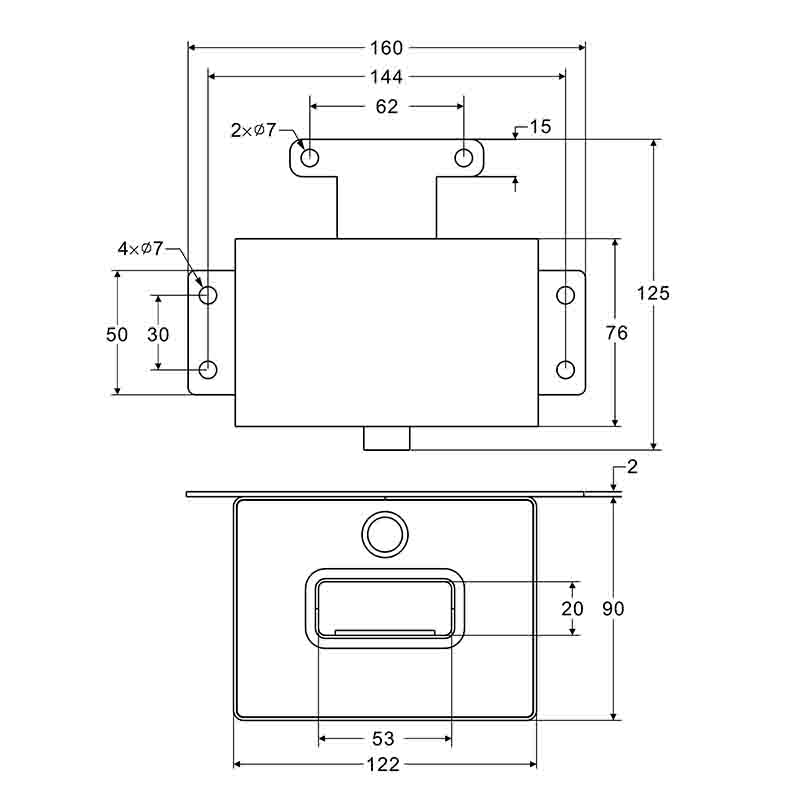

傳感器尺寸	160mm×125mm×90mm

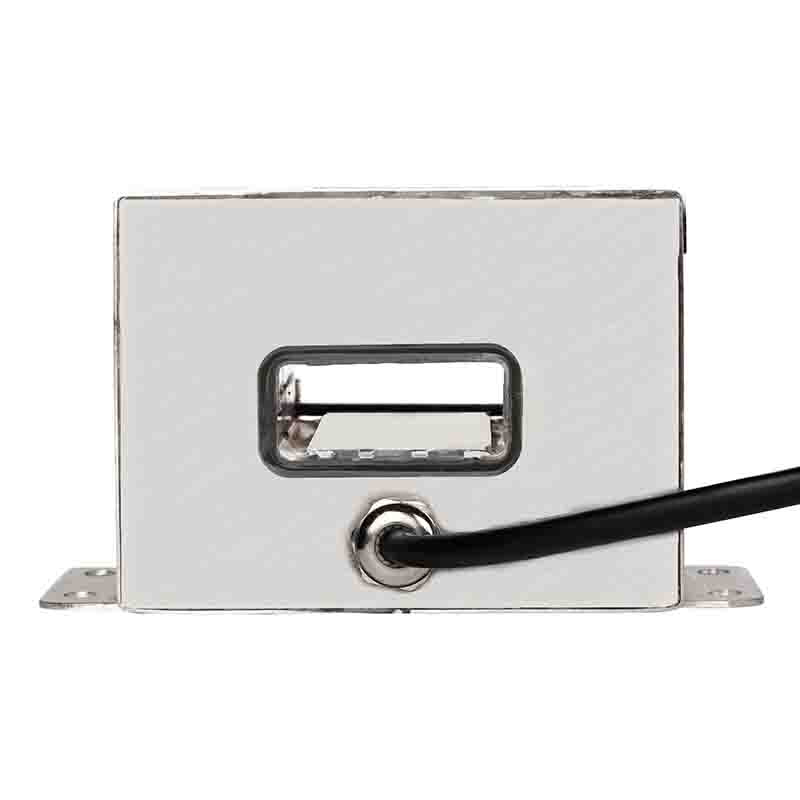

穿孔尺寸	53mm×20mm
傳感器質量	約1989g
PCB接口	J1：信號輸出、電源輸入接口 J2：傳感器與PCB連接口
J1標識	P+：電源輸入正 P-：電源輸入地 GND：信號地，與電源輸入地(P-)短接 R+：信號輸出正 R-：信號輸出負
J2標識	I+、I-電流線圈接口 U+、U-電壓線圈接口 GND：共地
連接線	1條，長0.5米(5芯線)
信號線	1條，長1米(5芯線)
報警設置	檢測儀面板按鍵設置或后臺設置
報警臨界值設定范圍	電阻：0Ω～500Ω（設置為500時關閉報警功能）
通訊方式	RS485通訊，4G通訊（選購）

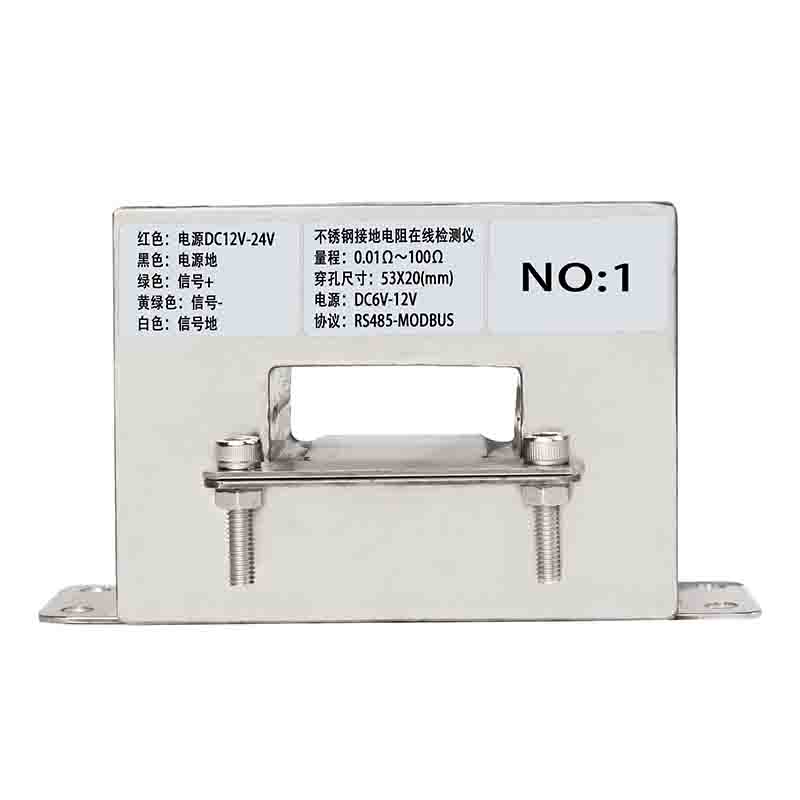

連接線標識	紅色---電源輸入正；黑色---電源輸入地；(電源輸入地與屏蔽地可以短路連接) 綠色---RS485信號正；黃綠色---RS485信號負；白色---屏蔽地；
溢出指示	測試值大于100Ω時，LCD顯示“OLΩ”符號
換檔	全自動換檔
地線干擾電流	應避免
外部磁場	＜40A/m
外部電場	＜1V/m
單次測量時間	約0.5秒
工作電流	50mA Max.
安裝	地線穿心通過傳感器中心孔
安裝要求	電路板需要另外置于其他防護箱內
常規版本4G	LTE-FDD B1/B3/B5/B8 LTE-TDD B34/B38/B39/B40/B41
全球版本4G	LTE-FDD B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28 LTE-TDD B38/B39/B40/B41 WCDMA B1/B2/B4/B5/B6/B8/B19 GSM B2/B3/B5/B8
工作溫濕度	-20℃～55℃；20％RH～90％RH

產品圖片	產品型號名稱	鉗口尺寸	電阻量程	鉗口結構	液晶屏	報警功能	通訊方式
	ETCR2800B接地電阻在線監測儀	60mm×28mm	0.01Ω～200Ω		--	有	RS485通訊，4G通訊（選購）
	ETCR2800C接地電阻在線監測儀	60mm×28mm	0.01Ω～200Ω		有	有	RS485通訊，4G通訊（選購）
	ETCR2800KB開合式接地電阻在線監測儀	56mm×26mm	0.01Ω～100Ω	開合式	--	有	RS485通訊，4G通訊（選購）
	ETCR2800KC開合式接地電阻在線監測儀	56mm×26mm	0.01Ω～100Ω	開合式	有	有	RS485通訊，4G通訊（選購）
	ETCR2800E小口徑接地電阻在線監測儀	Φ17mm	0.01Ω～100Ω	小口徑	有	有	RS485通訊，4G通訊（選購）
	ETCR2800N內置式接地電阻在線監測儀	66mm×36mm	0.01Ω～100Ω	內置式	有	有	RS485通訊，4G通訊（選購）
	ETCR2800T不銹鋼接地電阻在線監測儀	60mm×30mm	0.01Ω～100Ω	不銹鋼殼體	有	有	RS485通訊，4G通訊（選購）
	ETCR2800X大口徑地電阻在線監測儀	130mm×20mm	0.01Ω～10Ω	開合式	有	有	RS485通訊，4G通訊（選購）
