ETCR5500換相開關式三相不平衡治理裝置

主要功能
這是一種實時、智能的自動負荷調控系統，對單相負荷進行有載換相調度，完美有效地解決低壓配網三相不平衡問題
換相時間：0ms
額定電壓：380V/220V
額定電流：120A
通訊方式：LORA、RS485、4G、藍牙

ETCR5500換相開關式三相不平衡治理裝置又稱智能負載調度系統、臺區三相負荷不平衡治理裝置，是一種實時、智能的自動負荷調控系統，對單相負荷進行有載換相調度，完美有效地解決低壓配網三相不平衡問題。

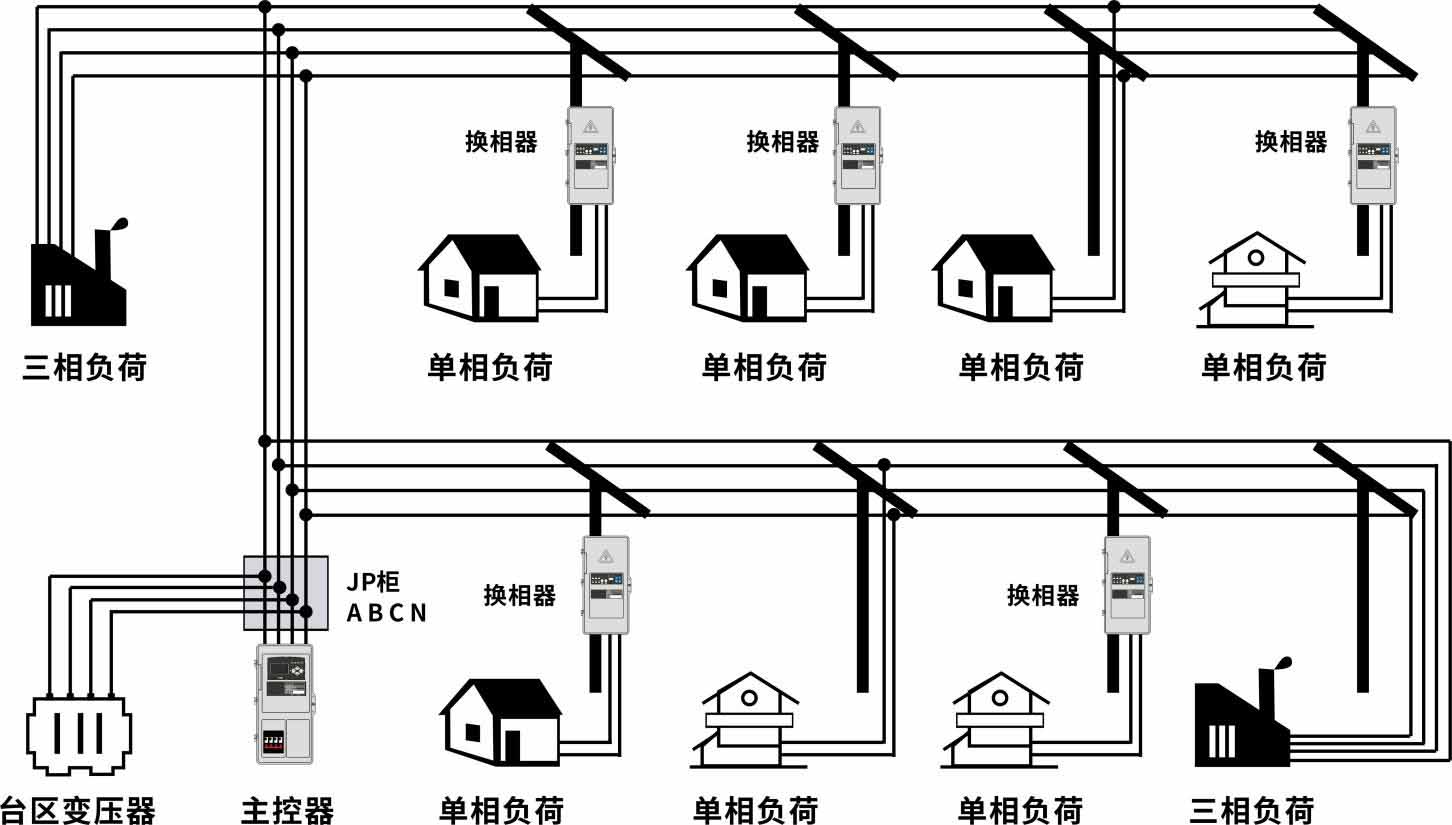

ETCR5500換相開關式三相不平衡治理裝置由主控器和換相開關組成。主控器采集臺區實時負荷數據；分析各換相開關的負荷電壓、電流；形成并發送指令到換相開關。換相開關接受主控器的指令并執行指令。主控器與換相開關之間通過LORA無線通信或RS485通訊。
治理一個臺區需根據臺區變壓器容量及不平衡的嚴重程度，配置一臺主控器及若干臺換相開關。換相開關接收主控器發出的指令將單相負荷在三相之間切換，切換過程不中斷供電，不會影響用戶用電。從而有效解決配網中三相負荷不平衡問題。
產品特點
1、獨特的0毫秒無縫換相技術，帶載換相不中斷供電、無電壓跌落、無涌流，對敏感性負荷無影響；相間互鎖，無相間斷路風險。換相時間0毫秒，換相時間精準可控。換相過程由電力電子器件完成，不產生電?。粨Q相結束后由永磁開關保持穩態，無損耗。
2、換相過程無涌流，換相平穩可靠。由于換相時間為0毫秒，換相過程僅在兩相電壓相等的時刻相位跳變120°，屬于自然換相，因此無電壓突變、無涌流。
3、精準定位換相開關，確保配網各支路逐段平衡。獨有的逐段壓降綜合算法，精準判定線路最不平衡位置，優先調整與線路不平衡度極值處最近的換相開關，由此可確保線路每處的平衡度最優，確保全網逐段平衡。更加有效的降低中性線電流，提高末端供電電壓。
4、對各類用電設備無不良影響。等電壓0毫秒無縫換相技術，不會造成供電中斷和電壓暫降，完全不影響用戶用電；對感性、容性、阻性負載均可穩定可靠換相。
5、功能靈活，參數化設計?？稍O(shè)置換相約束條件。按每個臺區的具體情況對換相約束條件整定，如：負載率、不平衡度、中性線電流等。主控器具備多種通信方式，便于管理監控。主控器與換相開關采用Lora無線通信，還可通過RS485、GPRS等通信接口與其他設備和后臺交換數據。臺區管理分層，便于大規模部署。臺區管理按歸屬地、臺區號、設備號自上而下的體系管理，在大規模部署時清晰明了迅速定位。
6、節能降損。通過軟、硬件技術的優化，具有優異的連續調控能力，不僅可以降低變壓器損耗，更是可以將線路損耗降到最低。通過全時段將負荷調控?fù)Q相，始終將中性線電流控制在最小，投運后降損增效效果顯著。
7、換相壽命長：換相開關保證換相次數不小于20萬次，當換相次數超過20萬次后，換相開關將不再換相，將產品發回本公司更換部件后可再次投入使用。
8、換相開關具有自動旁路功能，當熔斷器熔斷造成工作相失電后，換相開關將自動將工作相旁路到有電相，旁路時間＜1秒。不會影響用戶用電，減少用戶投訴。
9、換相器具有負荷識別功能，主控器識別后端所接負荷，當負荷功率因數過低或負荷潮流走向為負或負荷電流畸變率超過閾值時，禁止換相保護裝置正常運行。
10、相序檢查功能，換相器具備相序檢查功能，當主控器與換相器相序不匹配時禁止換相，確保治理效果。
11、數據采集功能，主控器具有采集線路三相相電壓、電流、三相電流不平衡度、三相有功功率、無功功率、功率因數、頻率等數據。換相器具有采集線路三相相電壓、負荷電壓、負荷電流、負荷有功功率、無功功率、功率因數、頻率、電流畸變率等數據。

產品名稱	換相開關	主控器
產品型號	ETCR5500-PEX	ETCR5500-BMC
換相時間	0ms
換相方式	有載等電壓0毫秒無縫換相
換相壽命	不小于20萬次（約10年）
通信方式	230MHz LORA無線通信、433MHZ通信、RS485	230MHz LORA無線通信、GPRS、RS485
上行數據		三相電壓、三相電流、零線電流、換相事件、告警事件、換相次數、三相不平衡度、負載率、功率因數
通信距離	無障礙物≤4000米，建筑物間≤1500米	無障礙物≤4000米，建筑物間≤1500米
接線方式	三相四線制	三相四線制
互鎖方式	硬件壓差、信號差分互鎖；軟件校驗閉鎖
調整方式		實時電流平衡、功率平衡
額定電壓	相間380V±20%/單相220V	相間380V±20%單相220V
額定電流	120A	0.05A；采樣CT：5A
額定頻率	50Hz，允許偏差：±5%	50Hz，允許偏差：±5%
電壓測量	0.0V～264.0V；±0.5%	0.0V～264.0V；±0.5%
電流測量	0.0A～120.0A；±0.5%	0.0A～5.0A；±0.5%
有功功率	0.0kW～31.68kW；±1.0%	0.0kW～1.32kW；±1.0%
視在功率	0.0kVA～31.68kVA；±1.0%	0.0kVA～1.32kVA；±1.0%
無功功率	0.0kVar～31.68kVar；±1.0%	0.0kVar～1.32kVar；±1.0%
功率因數	0.0～1.0；±1.0%	0.0～1.0；±1.0%
絕緣電阻	≥100MΩ	≥100MΩ
過載能力	2倍額定電流：1分鐘	2倍額定電流：1分鐘
耐受電壓	工頻2.5kV、沖擊5kV	工頻2.5kV、沖擊5kV
功耗	≤2.5W	≤2.5W
安裝方式	桿上/壁掛	桿上/壁掛
防護等級	IP54	IP54
使用環境	室內/室外，-40℃~85℃	室內/室外，-40℃~85℃
海拔高度	≤2000米	≤2000米
重量	約3700g	約3574g

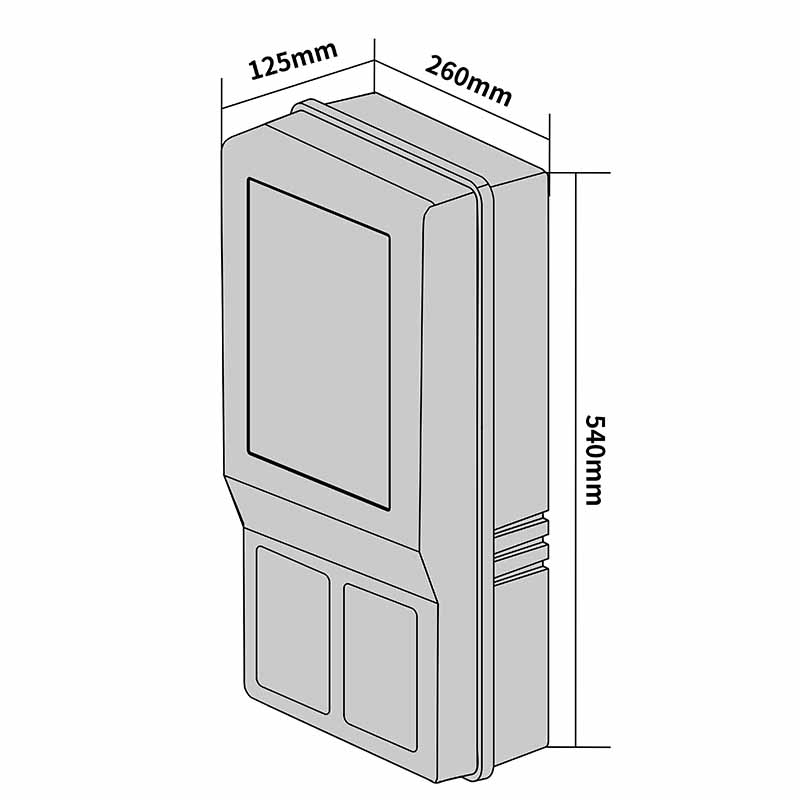

外形尺寸	485mm227mm109mm	540mm260mm125mm

《ETCR5500換相開關式三相不平衡治理裝置》
